Как работает винт регулируемого шага (ВРШ)?

В современных судовых двигательных установках КПП стали основным оборудованием для улучшения маневренности корабля и экономии топлива. В отличие от традиционных гребных винтов фиксированного шага (FPP), винт регулируемого шага Системы позволяют кораблям изменять тягу, регулируя угол наклона лопастей без изменения частоты вращения главного двигателя или направления вращения.

Что такое ЦПП?

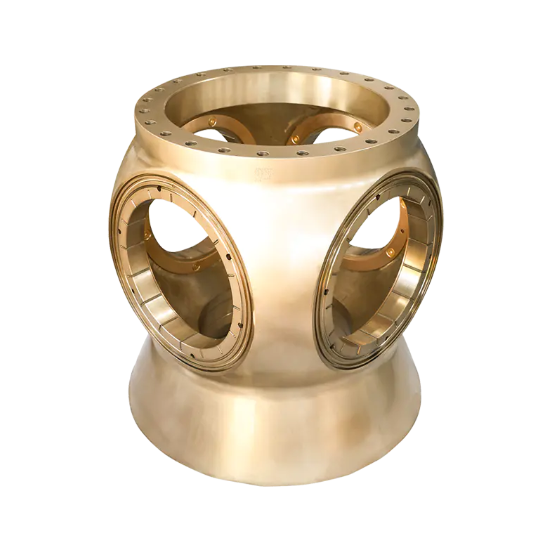

КПП — это особый тип морской движительной установки, лопасти которой установлены на ступице и могут вращаться вокруг своей оси. С помощью сложного гидравлического или механического механизма экипаж может изменять «угол наклона» лопастей в реальном времени в соответствии с навигационными потребностями.

Как работает CPP

Суть CPP заключается в механизме изменения высоты звука. Его рабочий процесс обычно состоит из следующих ключевых этапов:

1. Ввод управляющей команды

Рычаги управления на мостике (бридже) выдают команды на изменение скорости или направления. Этот сигнал передается на гидравлический блок управления (ГБУ) в машинном отделении.

2. Гидравлическая система трансмиссии

Большинство винт регулируемого шага В системах в качестве рабочей среды используется гидравлическое масло. Масло под высоким давлением поступает в гидроцилиндр, расположенный внутри ступицы, через полый карданный вал.

3. Изменение шага механической связи.

Поршень внутри гидроцилиндра движется под давлением масла, приводя в движение шатун или ползун внутри ступицы. Эти механизмы соединены с основанием лопастей, заставляя лопасти синхронно вращаться внутри ступицы, изменяя тем самым шаг:

• Позитивный шаг: Создает толчок вперед.
• Нулевой шаг: Пропеллер вращается, но не создает тягу (аналогично нейтральной).
• Отрицательный шаг: Создает обратную тягу, не требуя реверса главного двигателя.


Сравнение гребных винтов регулируемого шага (CPP) и гребных винтов фиксированного шага (FPP)

Маневренность и скорость реакции

винт регулируемого шага системы имеют подавляющее преимущество в маневренности. Поскольку они могут осуществлять движение вперед, остановку и назад путем непосредственного изменения угла лопасти, динамическая реакция корабля чрезвычайно быстрая. Напротив, гребные винты с фиксированным шагом требуют остановки главного двигателя перед реверсом, что является обременительным и трудоемким процессом.

Эффективность движения и адаптивность

В различных условиях плавания (например, при большой нагрузке, небольшой нагрузке или встречном ветре) гребные винты с регулируемым шагом могут поддерживать оптимальную тягу за счет регулировки шага. С другой стороны, гребные винты с фиксированным шагом обычно оптимизированы для определенной скорости (расчетного состояния), и их тяговая эффективность значительно падает при отклонении от этого условия.

Защита основного двигателя и срок службы

Суда, использующие гребные винты регулируемого шага, не испытывают частых и серьезных воздействий при реверсе, запуске и остановке, что значительно снижает износ внутренних компонентов двигателя. Гребные винты фиксированного шага с частым реверсом не только увеличивают механическую усталость, но и предъявляют более высокие требования к системе запуска сжатым воздухом.

Сложность системы и затраты на обслуживание

Конструктивно гребные винты фиксированного шага, отлитые или просто собранные, очень прочны и практически не требуют обслуживания. Однако гребные винты регулируемого шага объединяют гидравлические системы, поршни и рычажные механизмы, что приводит к более высокой сложности системы. Это значит, что первоначальная стоимость установки КПП выше, а при последующей эксплуатации требуется регулярное профессиональное обслуживание уплотнений ступиц и качества гидравлического масла.

Почему стоит выбрать гребной винт регулируемого шага?

• Превосходная маневренность: CPP особенно подходят для судов, которым требуется частое изменение скорости и маневры при швартовке/отчаливании, таких как буксиры, паромы и дноуглубительные суда.


• Энергосбережение и сокращение выбросов: За счет оптимизации согласования шага и скорости (режим совместного управления) винт регулируемого шага позволяет главному двигателю всегда работать в оптимальном диапазоне расхода топлива.


• Поддержка валогенераторов: Поскольку скорость гребного винта может оставаться постоянной, главный двигатель по-прежнему может приводить в действие генератор с приводом от вала, чтобы обеспечить стабильную частоту мощности, когда судно меняет скорость.



Гребные винты регулируемого шага, обладающие высокой гибкостью и превосходными возможностями согласования мощности, стали предпочтительным решением для двигательной установки современных судов среднего и большого размера. Хотя их первоначальные инвестиции и требования к техническому обслуживанию выше, чем у традиционных гребных винтов, их эффективность в плане безопасности мореплавания и долгосрочных экономических выгод незаменима.
